CNC Drevelboor-/Beslagfreesmachine 46400

Zeer universele inkroosmachine voor de timmerindustrie voorzien van een PCC besturing. De mogelijkheden van de PCC besturing worden maximaal benut waardoor een CNC bestuurde machine ontstaat met de bedieningseenvoud van een conventionele machine.

De door Select B.V. zelf ontwikkelde software is geheel toegespitst op de praktijkeisen voor de Nederlandse timmerindustrie. ( KOMO en Politiekeurmerk )

De eenvoudige bediening, de intelligente besturing, de software en de beperkte mechanische instelwerkzaamheden zorgen ervoor dat de kans op het maken van fouten tot het uiterste gereduceerd is.

Deze universele boor-freesmachine is uitgerust met zes boor- cq. freeseenheden waarmee de volgende bewerkingen mogelijk zijn:

Horizontaal
○ Boren van drevelgat voor hoek- en tussenverbindingen, langs en kops
○ Voorboren van schroefgaten t.b.v. scharnieren, sluitplaten, voorplaten enz.
○ Frezen van scharnieruitsparingen ( ook met dievenpen, waterholletje sparen )
○ Frezen van sluitplaten
○ Frezen van veiligheidssluitkommen
○ Frezen van slotkasten, driepuntssluitingen, koppelstanggroeven en voorplaten
○ Frezen van wisselsponningen

Verticaal
○ Krukgaten frezen
○ Cilinderslotgaten frezen
○ Patentboutgaten boren

  • Standaard wordt de machine uitgevoerd met vijf klemeenheden. Het instellen van deze klemeenheden kan zonder gebruik te maken van gereedschappen.
  • De machine heeft een bewerkingslengte van 3600 mm.
  • De bovenbouwconstructie is dusdanig ontworpen dat lange werkstukken zowel links als rechts kunnen doorsteken
  • Standaard worden aan de machine twee opleg-voorzieningen gemonteerd, links en rechts aan de machine, t.b.v. het ‘kops’ boren.
  • Door gebruik te maken van meegeleverde hulpblokken is het mogelijk om ook 3º arms-geschaafde werkstukken te bewerken.
  • De machine is uitgerust met een elektronisch lichtscherm, een noodtrekkoord en flappengordijn voor optimale veiligheid.

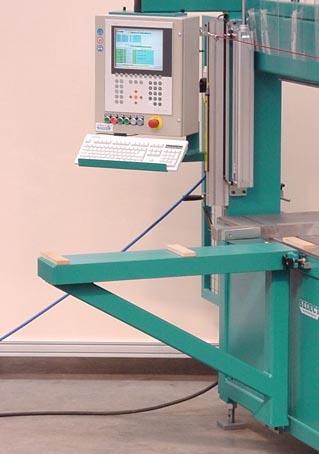

  • De machine is opgebouwd rond een gebruikersvriendelijke, snel programmeerbare PCC besturing. Met deze besturing is circulaire en lineaire interpolatie mogelijk.
  • De communicatie met de machine is volledig Nederlandstalig en menugestuurd.
  • In de besturingssoftware is reeds rekening gehouden met KOMO voorschriften en aldus volledig afgestemd op de Nederlandse timmerindustrie
  • De toegepaste hoogdynamische servomotoren zorgen voor snelle verplaatsingen tot 1 m/s.
  • Alle bewegende delen van de bewerkingseenheid zijn voorzien van hoogprecisie kogelomloop-lineairgeleidingen die garant staan voor een zeer lange levensduur en hoge positioneer nauwkeurigheden.
  • Bij de oplegvoorziening worden de achteraanslagen automatisch weg gekanteld tijdens het uitvoeren van de bewerkingen.
  • De machine voldoet aan de door Select B.V. hooggestelde kwaliteitseisen en natuurlijk aan de voorschriften die in de Machinerichtlijn vermeld staan. De machine is gebouwd conform CE-richtlijnen.

Specificaties:

Elektrische aansluiting400 Vac - 50 Hz ( 3 Ph - Nul - Aarde )
Luchtaansluiting6 bar

Opties:

SEM.46400.N 01Freesmotor 3.8 kW wordt uitgevoerd met een pneumatisch, handbediend gereedschapwisselsysteem. Hierdoor kan de motor in lage toerenstand als boormotor gebruikt worden of is als freesmtor snel inzetbaar met een andere freesdiameter
SEM.46400.N 02Freeshouder voor snelwisselsysteem, inclusief spantangopname tot maximale diameter van Ø20mm
SEM.46400.N 03Extra verticale klemeenheid
SEM.46400.N 04Bewerkingslengte van de machine vergroot tot 4200 mm
SEM.46400.N 05Drie stuks, snel wegneembare, horizontale klemcilinders
SEM.46400.N 06Links en rechts een verlengde kopsaanslag van 1000 mm
SEM.46400.N 07Diepte-taster horizontaal
SEM.46400.N 09Drevelindrukeenheid inclusief lijminjectie geschikt voor dreveldiameter Ø14mm, drevellengte tot 100mm. Eén drevelmagazijn wordt meegeleverd.
